1. Aluminium
    Legering: AlMgSi 0,5 F22 volgens DIN 1748 en EN AW 6060 T66.
    Anodiseerkwaliteit.
    Alcoa Architectuursystemen levert aluminium met een smallere legeringsbandbreedte dan in bovenstaande normen waardoor de mogelijkheid van corrosie wordt geminimaliseerd.
    Contact met materialen met een groot potentiaalverschil zoals staal, koper en lood moet worden vermeden.
    De uitzettingscoëfficient t=0,0000234.K

  2. Isolatoren
    Legering: glasvezelversterkt Polyamide 6.6 volgens DIN 16773
    Laktemperatuur: max. 15 min. bij 200°C
    Kleur: zwart

  3. Dichtingen EPDM
    Samenstelling: volgens DIN 7863 en NEN 5656
    Alcoa Architectuursystemen levert dichtingen met sterk verbeterde prestaties dan in bovenstaande normen, waardoor de duurzame functionaliteit aanzienlijk wordt verbeterd.
    Gevulkaniseerde kaders en vormstukken zijn van gelijke kwaliteit als de profielen.
    Dichtingen welke verdraagzaam moeten zijn met polycarbonaat of structurele kitten hebben een speciale legering. De dichtingen welke in combinatie met structurelekit gebruikt.worden dienen per project getest te worden op verdraag zaamheid.

  4. Hang- en sluitwerk
    Hang- en sluitwerk dient passend te zijn op de raam- en deursystemen en is derhalve systeemgebonden.
    Alle systemen met hang- en sluitwerk van ALCOA Architectuursystemen zijn getest op luchtdichtheid, waterdichtheid, inbraak, geluid brandwerendheid, sterkte en thermische isolatie.
    Voor het blijvend goed functioneren dient het hang- en sluitwerk regelmatig te worden gecontroleerd en waar nodig te worden gesmeerd. Raadpleeg hiervoor de onderhoudsinstructies.

  5. Accessoires
    Accessoires zijn systeemgebonden. Alleen orginele accessoires garanderen een goede inbouw en functionaliteit van de systemen.

  6. Beglazing
    De systemen zijn ontwikkeld voor een droge beglazing volgens NPR 3577 en NEN 2608. Indien de glassponning afwijkt van NPR 3577 of bij gebruik van bijzondere glassoorten dient overlegd te worden met de glasleverancier.

  7. Luchtdichtheid
    De luchtdichtheid van de systemen volgens NEN 3660 is omschreven in het KOMO-systeemattest SKG' 00.10.245.

  8. Waterdichtheid
    De raamsystemen zijn geschikt voor 2 waterafvoerprincipes:
    a.gecompartimenteerde waterafvoer
    b.geïntegreerde of verdekt liggende waterafvoer. Hierbij zijn geen windkapjes nodig.
    De waterdichtheid van beide systemen is volgens NEN 3660 omschrevenin het KOMO-systeemattest SKG' 00.10.245.

  9. Sterkte en stijfheid
    Statische berekeningen voor de bepaling van de sterkte en stijfheid worden bekend volgens NEN 2608 en NEN 6702.
    Alcoa Architectuursystemen heeft hiervoor een eenvoudig berekeningsprogramma.

  10. Thermische isolatie
    De thermische isolatie van de systemen wordt bepaald volgens DIN 52619-3 en ingedeeld in klassen volgens DIN V 4108-4.
    - Alcoa systeem RT 52, isolatie-klasse 2.2
    - Alcoa systeem RT 62, isolatie-klasse 2.1
    - Alcoa systeem RT 72, isolatie-klasse 2.1
    - Alcoa systeem RT 72, isolatie-klasse 1.0

  11. Geluidwering
    De geluidwering van de systemen wordt bepaald volgens NEN 5079, DIN 52210 en DIN EN ISO 717-1.
    De systemen zijn geschikt tot een rekenwaarde van Rw.r= 45dB volgens DIN 4109 afhankelijk van de uitvoering.

  12. Brandveiligheid
    De standaard systemen van Alcoa Architecuursystemen kunnen brandwerend uitgevoerd worden volgens NEN 6068-6069:
    - 30 minuten branddoorslag
    - 60 minuten brandoverslag

  13. Inbraakwerendheid
    De standaard systemen van Alcoa Architectuursystemen kunnen inbraakwerend uitgevoerd worden volgens:
    - NEN 5096 klasse 2 en 3
    - ENV 1627 klasse 2 en 3
    - Politiekeurmerk Veilig Wonen®.

  14. KOMO en CE-teken
    Het KOMO kwaliteitsmerk geeft het kwaliteitsniveau van een product.
    De CE-markering geeft aan het wettelijk Europees minimum niveau aan volgens welke de bouwprodukten moeten worden geleverd voor een vrijhandelsverkeer.
    Alcoa Architecuursystemen heeft een keur aan KOMO-Attesten beschikbaar.

  15. Testinstitituten
    Alcoa Architectuursystemen heeft haar produkten bij o.a. onderstaande instituten getest:
    - TNO-Bouw te Rijswijk.
    - Institut für Fenstertechnik te Rosenheim (BRD)
    - SKG te De Meern
    - WTCB te Brussel (B)
    - CEBTP te Saint-Remy-LesChevreuse (F)
    - ITB te Warsawa (P)
    - Taywood Engineering Ltd te Middlesex (UK)

  16. Stabu
    Van alle systemen zijn Bestekbeschrijvingen beschikbaar in Stabu-formaat, zowel digitaal als in boekvorm.

  17. Profieltekeningen
    Profieltekeningen kunnen digitaal worden aangeleverd in DWG en DXF.

  18. ISO 9001
    Alcoa Architectuursystemen beschikt over het ISO 9001 kwaliteitscertificaat.

  19. Oppervlaktebehandeling
    blad 99 t/m 103 uit stabu-bestek

  20. Reinigen
    Reinigingsadvies volgens de VMRG kwaliteitseisen.
    Men dient te voorkomen dat kalk of cement op de profielen of / en het beslag komt.
    Deze stoffen hebben een blijvende invloed op het materiaal, welke ook na reiniging zichtbaar kan blijven.

  21. Alu-eco
    Het recyclingsproces wordt verzorgd in de Alu-eco keten.

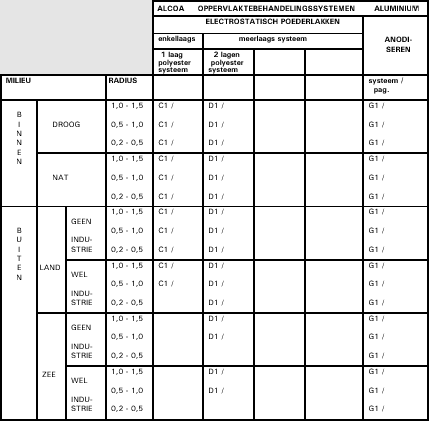

U bepaalt, met behulp van de keuzematrix, de omgevingsomstandigheden (‘milieu’) waarin behandelen object komt te staan. Vervolgens is de afrondingsstraal (‘radius’) van het te behandelen object sterk van invloed op de ter verwachten levensduur van de oppervlaktebehandeling. Tezamen bepalen deze twee factoren de toepasbaarheid van een systeem, alsmede de vereiste laagdikte hiervan. In de zoekstructuur zijn de mogelijke Alcoa-systemen weergegeven bij ‘milieu’ en ‘radius’. U wordt verwezen naar het systeem gespecificeerde.




VERKLARINGEN:

  NAT   die delen waar kans op condensatie bestaat
  LAND   gevel is ten minste 20 km verwijderd van de kust
  ZEE   gevel is minder dan 20 km verwijderd van de kust
  GEEN INDUSTRIE   gevel is niet direct belast met industriële uitstoot
  WEL INDUSTRIE   gevel is wel direct belast met industriële uitstoot
  RADIUS   kleinste afrondingsstraal aan de te conserveren objecten
  SYSTEEM / PAG.   systeemspecificatie afgestemd op STABU / paginanummer




AFWERKING: GEMOFFELD
C1 afwerksysteem: electrostatisch poederlakken

- fabrikaat: Alcoa ARCHITECTUURSYSTEMEN.
- type: Alcoacoat eenlaags poederlakken,
op basis van polyester bindmiddelen.
- voorbewerking: geel chromateren (DIN 50939 -89),
aantal lagen: 7.
- laagdikte (mu): 60.
- kleur (RAL ....,): ....., glans: 70 %.
D1 afwerksysteem: electrostatisch poederlakken

- fabrikaat: Alcoa ARCHITECTUURSYSTEMEN.
- type: ALCOAcoat tweelaags poederlakken,
op basis van polyester bindmiddelen.
- voorbewerking: geel chromateren (DIN 50939 -89),
aantal lagen: 7.
- laagdikte (mu): 90.
- kleur (RAL ....,): ....., glans: 70 %.

opmerking:
- maximaal te lakken objectlengte: 7500 mm.
opmerkingen: - afwerksysteem niet bij GT-systemen, voor overige systemen op aanvraag.
- maximaal te lakken objectlengte: 7500 mm.
- kleurkeuze uit beperkt RAL kleurenscala.
AFWERKING: GEANODISEERD
G1 afwerksysteem : anodiseren


- fabrikaat: ALCOA ARCHITECTUURSYSTEMEN.

- type: zwavelzuur -gelijkstroom procedé.

- voorbewerking: ..... \VB0, geen.
\VB6, half mat.
\VB6, egaliserend gebeitst.
\VB7, chemisch gepolijst.
\overig, op aanvraag.

- laagdikte (mu): ..... \2 0. (standaard)
\25. (op aanvraag)

- kleur: ..... \VOM1, ongekleurd.
\C32, lichtbrons (volgens grensmonster).
\C33, brons (volgens grensmonster).
\C33.5, donkerbrons (volgens grensmonster).
\C34, zwartbrons (volgens grensmonster).
\C35, zwart (volgens grensmonster).

- glans: ..... (van matte tot glanzende kwaliteit)

opmerking:
- maximaal te anodiseren objectlengte: 7250 mm.




VOORBEWERKING: KLEURCODERINGEN:
VB0 geen VOM 1 niet gekleurd
VB1 geslepen
VB2 geborsteld
VB3 gepolijst
VB4 geslepen en geborsteld C32 lichtbrons
VB5 geslepen en gepolijst C33 brons
VB6 egaliserend gebeitst C33,5 donkerbrons
VB6 half mat C34 zwartbrons
VB7 chem. gepo lijst C35 zwart


opmerking bij G1:
- kleuren volgens grensmonster.
- inkleuringen mogelijk in beperkt kleurenscala.
AFWERKING: EXTRA MOGELIJKHEDEN VOOR RT-SYSTEMEN
A. bi-laagdikte en bi-colour binnen en buiten:

- type afwerksysteem: binnen en buiten: gemoffeld.
- voorbewerking binnen en buiten: ..... (zie de systemen C1 t/m F1)
- laagdikte (mu) binnen: 60 mu.
- laagdikte (mu) buiten: ..... \60 mu. \80 mu. \90 mu, 2-laags.
- kleur binnen: ....., glans: ..... (zie de systemen C1 t/m F1)
- kleur buiten: ....., glans: ..... (zie de systemen C1 t/m F1)
B. verschillende afwerksystemen en bi-colour binnen en buiten:

- type afwerksysteem: ..... \binnen: geanodiseerd en buiten: gemoffeld.
\binnen: gemoffeld en buiten: geanodiseerd.
- voorbewerking binnen: ..... (zie de systemen C1 t/m G1)
- voorbewerking buiten: ..... (zie de systemen C1 t/m G1)
- laagdikte binnen: ..... (zie de systemen A1 t/m H1)
- laagdikte binnen: ..... (zie de systemen A1 t/m H1)
- kleur binnen: ....., glans: ..... (zie de systemen C1 t/m G1)
- kleur buiten: ....., glans: ..... (zie de systemen C1 t/m G1)
